艾特铭客E8耳机拆解，内置炬芯ATS3009芯片TWS耳机方案

摘要：相比于传统的有线耳机而言，TWS蓝牙耳机因为携带方便、造型艳丽、音质出众等众多特点，受到了当下大批年轻用户群体的欢迎。

  相比于传统的有线耳机而言，TWS蓝牙耳机因为携带方便、造型艳丽、音质出众等众多特点，受到了当下大批年轻用户群体的欢迎。特别是当苹果的AirPods面世以后，耳机圈就掀起了一阵TWS蓝牙耳机新热潮。各厂商纷纷绞尽脑汁将产品做到极致，以吸引买家眼球。

  最近，国内专注于音频领域研究的老品牌——“艾特铭客”，推出了一款号称全球最小的TWS耳机：ABRAMTEK E8。今天，小编将从开箱晒物、外观细节、功能试用、拆解找芯等方面，为大家介绍一下这款mini型真无线蓝牙耳机!

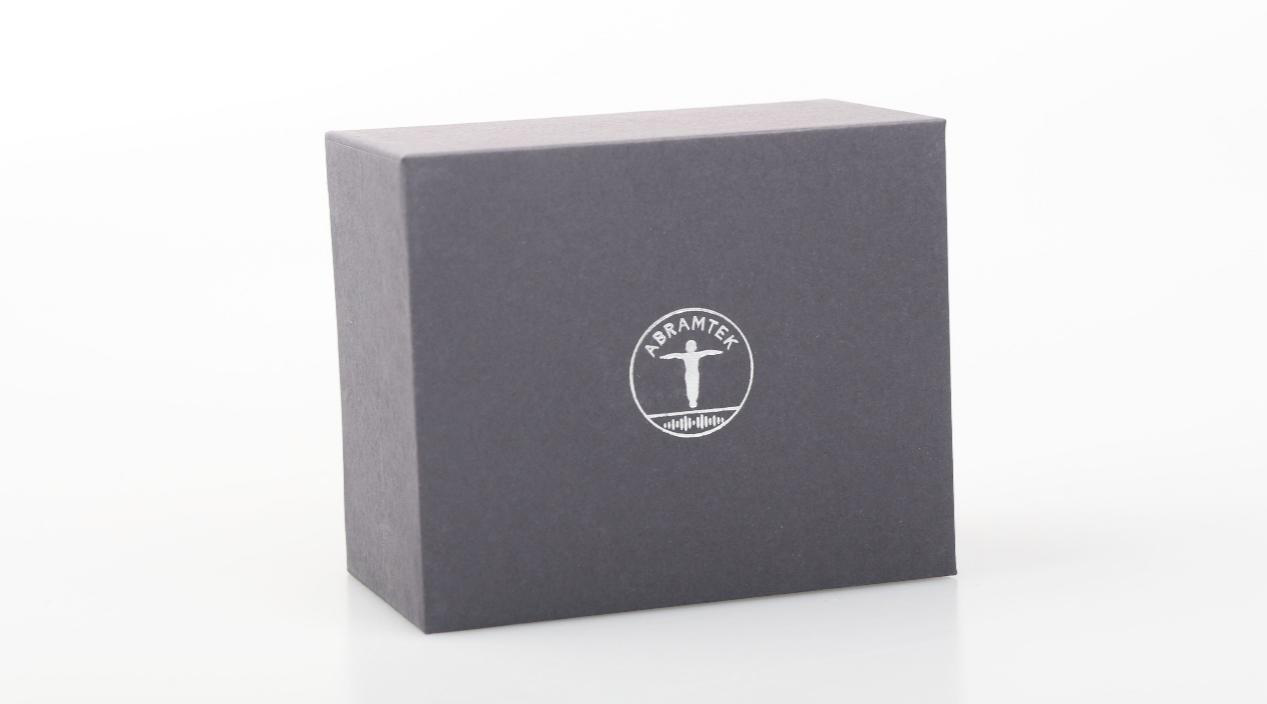

  艾特铭客E8真无线蓝牙耳机的包装盒绝对称得上小巧玲珑，三围分别为95*80*55mm，将尺寸压缩至极致。表面采用黑色纸盒质地材质，周身上下除了正中央位置的ABRAMTEK品牌LOGO，再无任何图案与文字，飞人标识寓意精于形、享于音。

  包装盒背面印有产品铭牌信息，包括型号、蓝牙版本、耳机电池容量、充电盒电池容量、充电参数等信息。此外，还包含了生产厂商信息，包括地址、网址、客服电话等，信息展示非常全面。

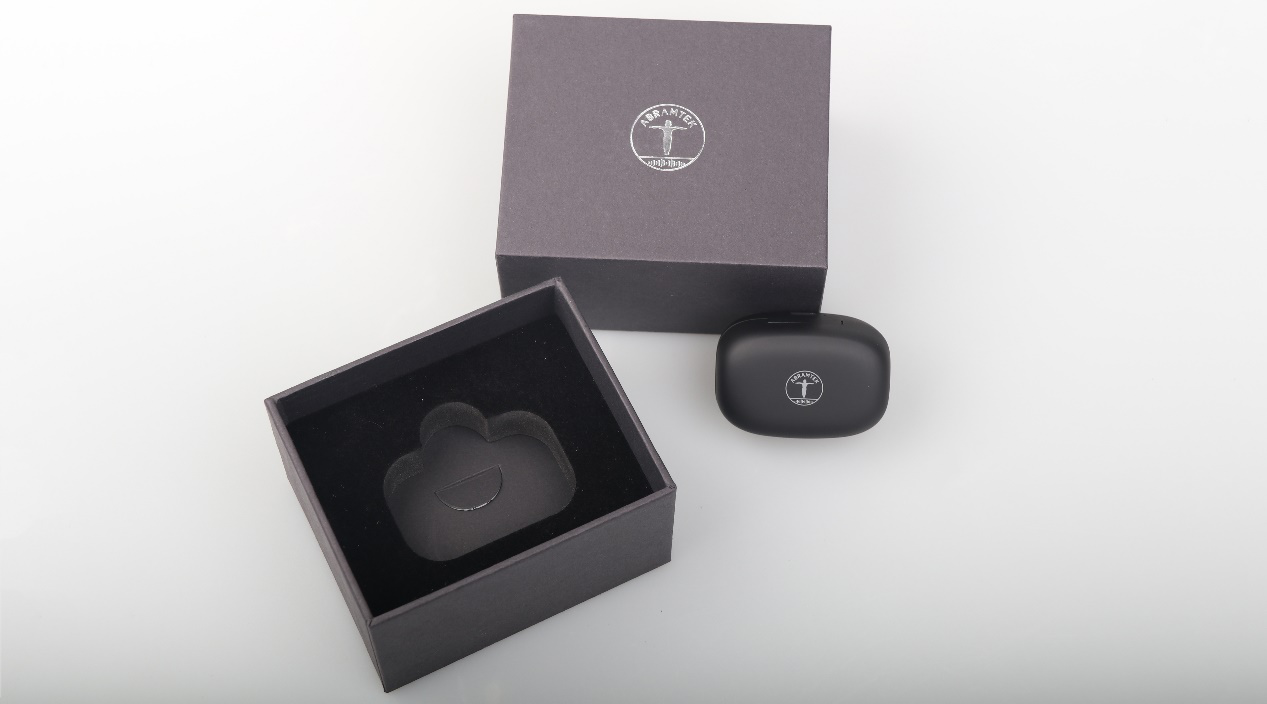

  包装盒采用天地盖式设计，上盖与底盒贴合紧密，完全包裹，包装盒对产品的保护措施十分到位，不仅将耳机充电仓固定在黑色海绵支架的凹槽内，而且上盖内部还粘有一层海绵垫，对产品形成全方位保护，有效防止产品在运输时发生磕碰，可见厂商用心之至。稍有欠缺的是，上盖未预留便于开启的半圆形取物孔，且产品重量极轻，无法依靠自身重量将盒体错开，开启过程费时费力，稍显不便。

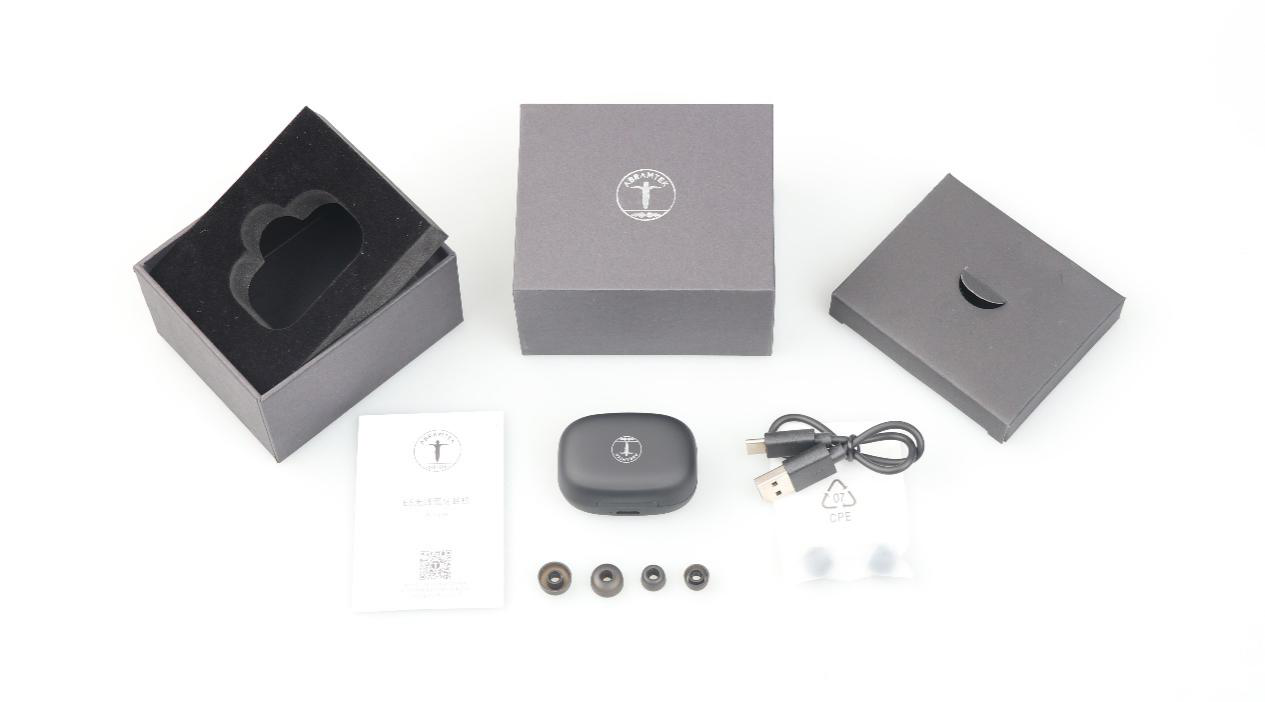

  艾特铭客E8盒体正上方有一个半圆形纸制提手，可以使用它将配件盒取出。盒内配件共有3件，分别是1本产品使用说明书、1根充电线和2种不同造型的3对耳帽。说明书为折页式设计，单面印刷，图文结合，主要从7个方面来介绍耳机的使用方法，分别是连接、开机、音乐控制、通话、双耳功能、充电和佩戴方式。配有长约275mm充电线，一端为标准的USB公头，另一端为TYPE-C接口，支持双面插入，正反面随便插，是当前流行的通用接口。线缆为圆线，两端接头加固处理，耐久度高。麻雀虽小，五脏俱全。

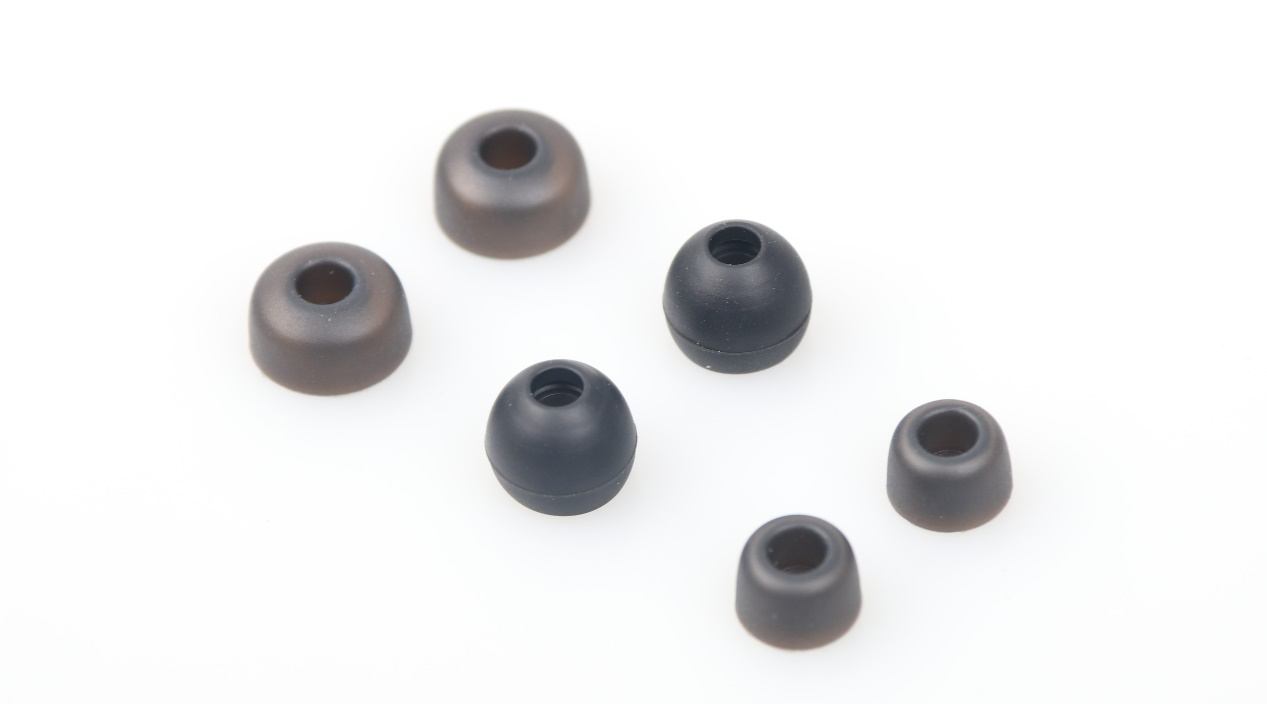

  耳帽的数量与造型非常出人意料，不仅提供了三种规格的平头耳帽，而且还额外提供了一对圆形耳帽。耳帽均为黑色，与耳机颜色保持一致，采用了软硅胶材质，柔软且弹性十足，佩戴舒适。

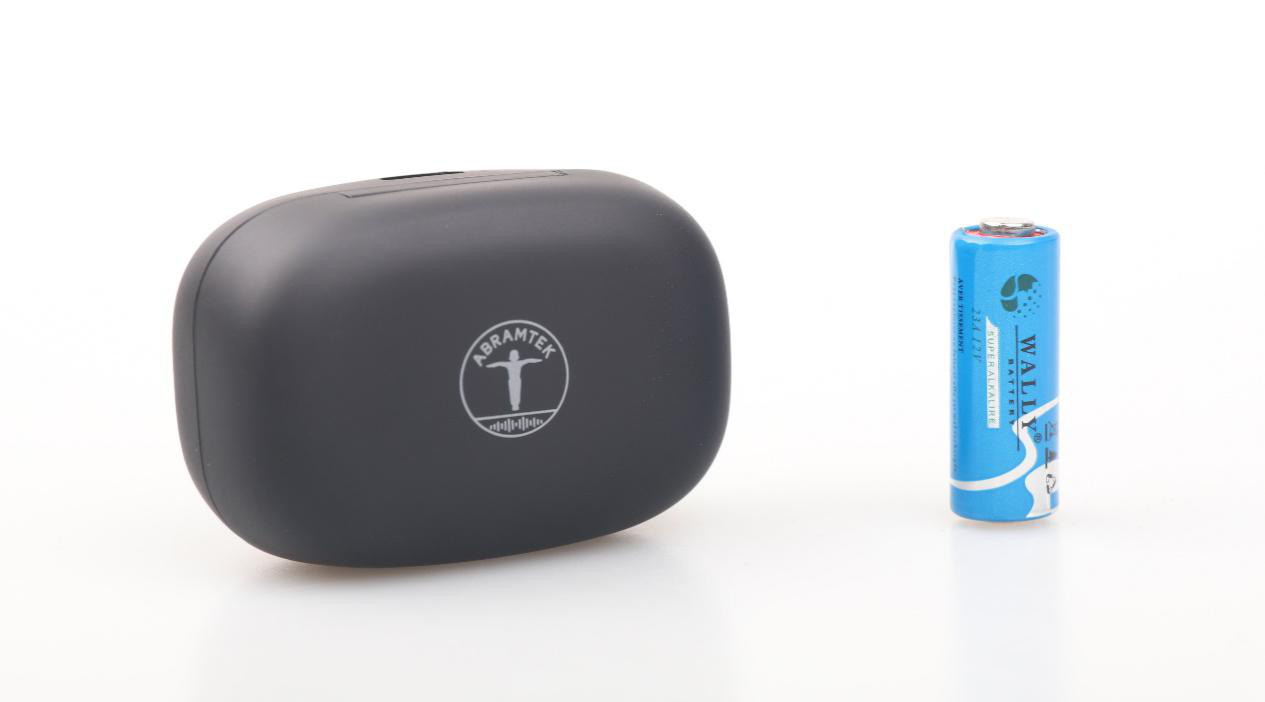

  首先让我们一起看看主角的月光宝盒，艾特铭客E8真无线蓝牙耳机的充电仓小巧程度令人惊叹，外观尺寸为50*35*25mm，长立方体造型，壳体上印有ABRAMTEK品牌LOGO，品牌辨识度高。盒体为塑料材质，表面为哑光亲肤涂层，触感细腻，光滑耐磨。

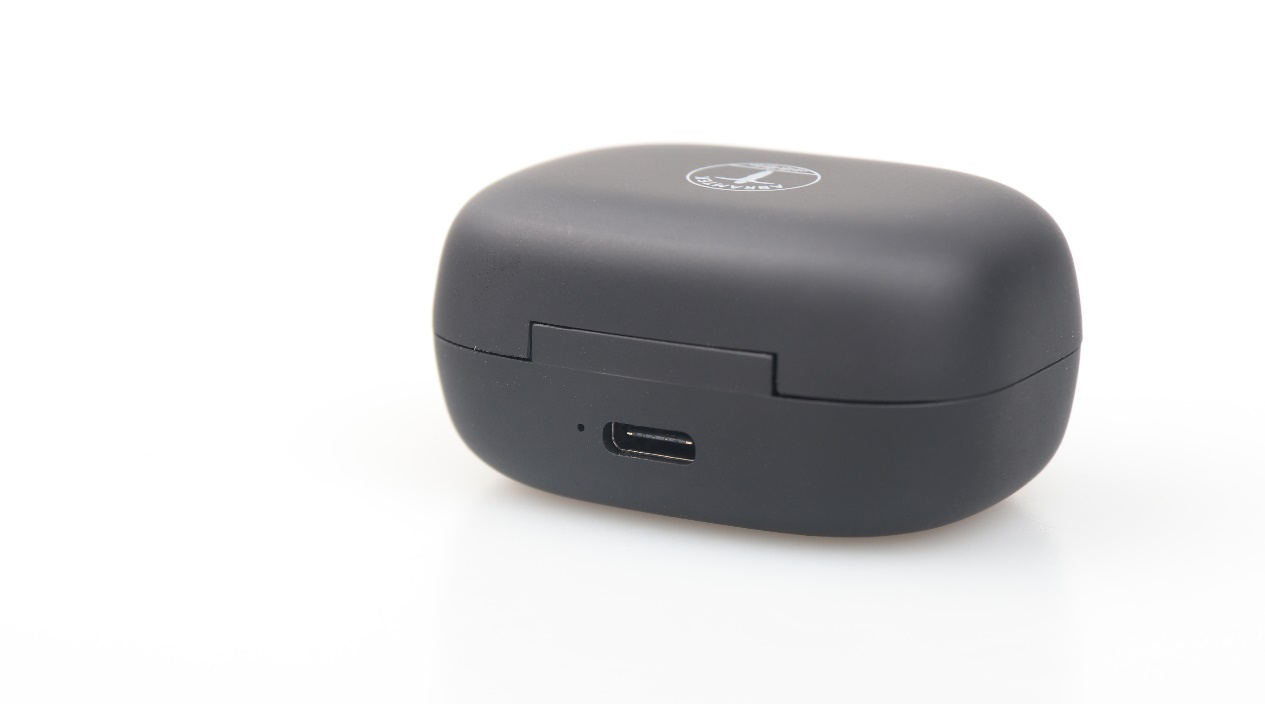

  充电仓为掀盖式设计，开合角度90度，盒盖连接处是一个长条凹槽，可沿此轻松开启。上下盖采用磁吸固定方式，吸附紧密，不会自动张开。充电口位于充电仓背部，采用的是TYPE-C规格，兼容性好，可以与手机充电线通用，外出时可少携带一根充电线，但是仅能使用5V1A充电头为充电仓充电，应避免使用快充头充电。

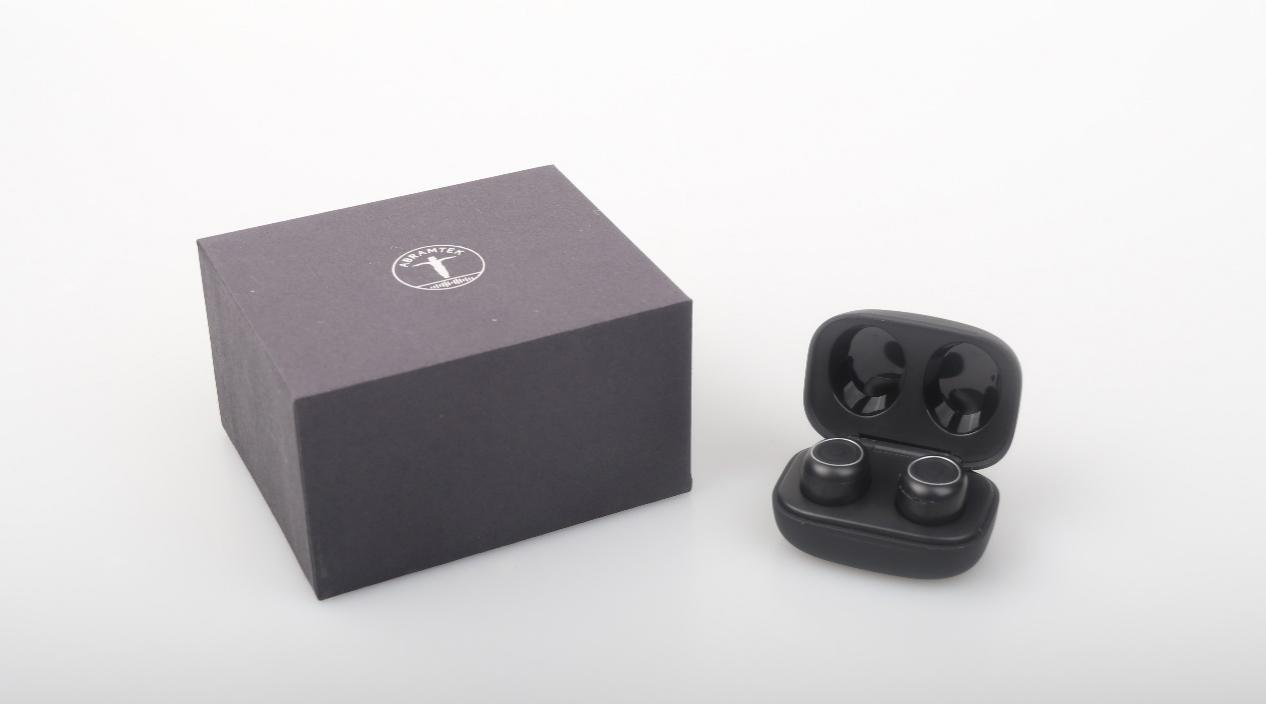

  打开盒盖，充电仓内布局非常简单，主体是2个充电槽，两只耳机固定吸附在凹槽内。充电槽为对称式设计，造型与耳机完全吻合，每个凹槽内都有两根金黄色的磁吸充电柱，弹性好、吸力强。此外，在两个凹槽底部分别印有“L”“R”标识，便于放入耳机时区分左右。另外，充电仓前端是4盏针孔状LED电量指示灯，每盏灯代表25%的电量，打开盒盖指示灯会自动点亮，盖上盒盖自动熄灭。

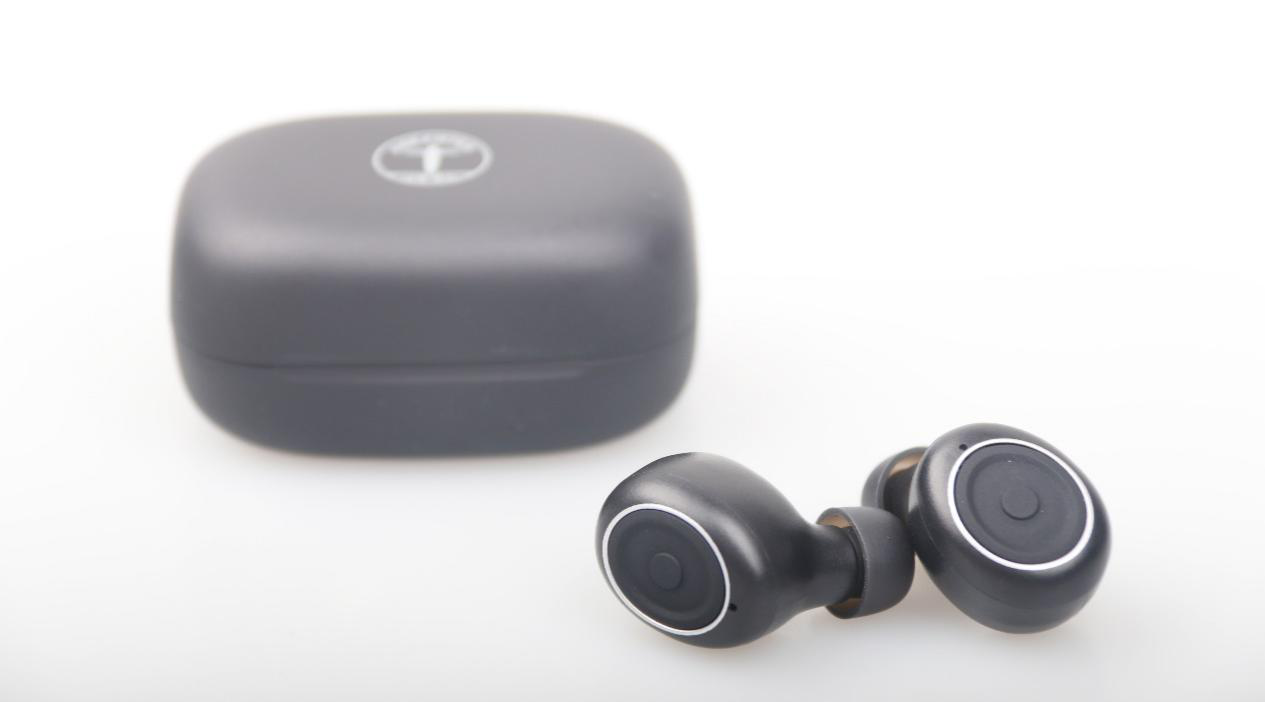

  真正的光环主角来了，艾特铭客E8耳机小巧且轻盈，黑色塑料外壳，哑光亲肤涂层，椭圆形按键搭配亮银色装饰圈，外观时尚前卫!按键面板采用凹凸式设计，正中央的圆点触感十足、方便定位;边缘处的亮银色装饰圈虽不能发光，却为机身增添了一丝灵动与活力。

  耳机背部的充电触点与竞品稍有不一，不是通用的圆点，而是长方形，接触面积增大了数倍，实现随放随充，自动吸附，容错率提高。充电触点上方分别印有白色的“L”“R”标识，辨识度很高。

  每只耳机的前面板上都有一个针眼式小孔，它同时担负麦克风拾音孔和指示灯功能。小孔位于耳机下方，佩戴时指向嘴部，保证清晰拾音;指示灯灯光为白、蓝双色，具备常亮和闪烁两种指示状态，可通过灯光判断耳机工作状态。

  艾特铭客E8耳机为半入耳式设计，底端的导音管向斜上方翘起，最顶端是一层细密的金属网，能阻止灰尘和耳垢等异物进入耳机内部。我使用的是配件盒中的圆形耳帽，它体型细长，接触面积大，贴合度高，密闭效果好，支撑给力，佩戴舒适。

  艾特铭客E8从包装到产品的外观展示来看，在颜值上绝对不逊色任何一款同级产品。E8作为一款蓝牙5.0TWS耳机，采用的到底是哪款主控芯片呢，电池的容量又会如何呢，接下来让我们一起拆解真身，一探究竟。

  首先让我们从充电舱开始，由于充电舱采用的是卡扣式密合方式，只需用一字螺丝刀把底座和架空层慢慢划开，即可拆开充电舱。

  轻轻用力将耳槽部分往上取出，即可分离充电舱核心部位和外盖两大部分，想要充电舱完美的为耳机供电且保持良好的续航能力，关键在于主板上的充电IC和电池。

  取下耳槽部分主板上的螺丝，即可将主板和耳槽塑料壳分离，关键的主板和电池两大主件已全部剥离开。

  特写充电舱主板可见，艾特铭客E8采用耐压9V的单节锂离子电池恒压恒流充电管理芯片ME4057AN，最大充电电流可达1.3A。同时，4057AN不需要电流检测电阻，也不需要外部隔离二极管实现防倒灌应用，可轻松满足TWS耳机的充放电功能。

  艾特铭客E8充电舱采用的是320mAh锂离子聚合电池，也可称为软包电池，这类电池和手机上使用的其实是一样的，常见形态为方块状，尺寸可灵活定制，所以被广泛应用于众多电子产品上。

  拆机完充电舱之后，小编很快把主板和电池复原装回去，在拆装过程中毫无压力，塑料卡扣和位置的接缝处都做的非常到位，细节和工艺值得认可。另外，耳槽内部设置有两颗磁铁，以保证耳机需充电时能完美接触，确保零误差。

  重点来了，接下来要拆解的是真正的主角--艾特铭客E8。由于左右两耳的配置和规格都一样，所以此次拆机仅拆解其中个。用一字螺丝刀沿着接缝处慢慢划开，即可打开耳机的顶盖，拆解时需要注意用巧力，由于耳机体积太小以及密合度紧导致拆解稍有难度，切勿猛戳，以免伤手。

  拿开顶盖，首先展现在我们面前的是耳机的主板，从主板的布局和熔点接口做工来看，属于行业正常水平。

  艾特铭客E8耳机内部的结构布局非常简单，顶盖揭开后，主板和电池是相连放置在耳机内部，空间利用度做的完美，这也是为什么艾特铭客E8被称为史上体积最小的TWS耳机的原因。

  往里深探，艾特铭客E8采用的是容量为40mAh的501012聚合物锂电池，可确保耳机的正常供电，续航能力完全可以满足日常需求，正常情况连续听歌可达4-5小时，充电盒可供电池充电3-4次

  说完了续航问题，接下来我们说说最最最最重要的主控芯片，因为它直接决定着耳机的体验是否优质。艾特铭客E8蓝牙耳机的主控芯片很好找，就在主板的正中央，采用的是目前市场上比较火热的解决方案：炬芯ATS3009;目前炬芯的此款TWS蓝牙耳机芯片一直就处于供不应求的状态，基于炬芯二十年来在音频领域的深耕和低功耗声音前处理等独家优势的体验，以及众多一线国际品牌的深度合作经验，推出了众多销量领先竞品的热门型号。炬芯ATS3009支持Active TWS智能双发直连，支持高清通话降噪、支持智能语音、超低延时畅玩热门直播和各大网络游戏。在音质方面，持续继承炬芯科技多年来对完美音质的追求标准，同时配备15段PEQ技术确保音质完美表现。为了更有市场竞争力，艾特铭客选择方案必定也会考虑其方案的性价比、品质、体验等各方面的综合指数。

  至此，艾特铭客E8耳机已经全部拆机完毕，从方案和硬件的选择来看，艾特铭客非常用心，选择了市场热门且评价颇高的方案。在细节做工方面也非常不错，耳机可达到了IP7级专业防水，即便浸泡在1米深水中30分钟也不会因进水而造成损坏，因此更不会惧怕运动时的汗水与雨水侵蚀。

  在拆机之前，小编也对艾特铭客E8真无线蓝牙耳机做了试音体验，其使用蓝牙5.0版芯片，使用距离可达10米。使用时，将耳机从充电仓取出，指示灯白蓝光交替闪烁，进入蓝牙配对模式，同时会有语音提醒。此时，手机蓝牙界面的可用设备中会出现名为“E8”的蓝牙连接名称，点击连接自动完成配对。手机顶端状态栏还会显示当前蓝牙设备的电量信息，时刻保持电量充足。艾特铭客E8采用标准的6mm发声单元，并且在声音还原上加入了电声技术，进行针对性调试和优化，实现高保真音质。搭配圆头耳帽，营造密封收听环境，聚音效果明显，音乐细节表现突出，三频音色明显，低音强劲有力!此外，E8还支持唤醒SIRI等语音助手，可在不掏出手机的情况下，实现语音操作，凭借炬芯ATS3009芯片的出色表现，在使用体验和音质体验等方面均毫不逊色同级产品。

  最后，期待艾特铭客带来更多更受欢迎的蓝牙音频产品。
