Simon西蒙电气干货分享！家装安全用电选什么断路器？

摘要：进入炎炎夏日，家里用电量急增，空调24小时在线，冰箱、烤箱大功率不断

  进入炎炎夏日，家里用电量急增，空调24小时在线，冰箱、烤箱大功率不断……电器负载过大、电线老化、潮湿环境等，都是家庭用电环境中暗藏的安全隐患，易引起短路、过载、漏电等情况。作为全屋用电守护"断路器"也须面临更高的标准和要求。

  "断路器"颜值实在是 "玄学"不与赘述，我们从"断路器实力"——性能、内核、性价比出发，测评了市面上主流产品—A（Simon西蒙电气）、B（施耐德）、C（ABB）。秒懂断路器，听起来复杂，其实并不难。

  一、 性能测评

  断路器产品的性能优劣主要从以下几方面体现：

  1、分断力 2、分断能量值 3、分断能量值的波动性。

  1、分断力：即断路器安全切断故障电流的能力，可关注的指标是Ics（运行短路分断能力），目前国内家用小型断路器产品的分断能力大部分处于4.5-6kA间。

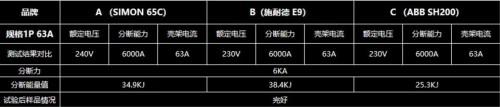

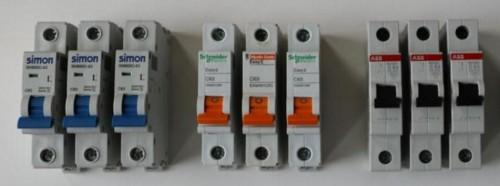

  在家庭使用范围内，分断能力越大，可承载的电流就越大，对家庭用电更安全。如Ics=6kA，即代表断路器应安全切断6kA故障电流而不发生烧毁等异常状况。对A、B、C三个品牌的1P 63A产品进行运行短路分断能力测试——经6000A强电流冲击，3个品牌的产品均完好无损，产品符合该分断电流的分断力。

  数据来源，上海电器设备检测所

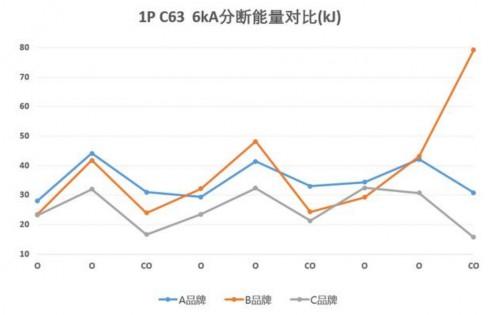

  2、分断能量值：断路器的分断能力其实是个动态值，受到分断电流大小等多种因素影响，目前国际上通用的综合评判断路器分断能力的指标，是分断能量值。能量值越低，说明熄灭电弧的效果更佳（电弧若未及时及时熄灭将导致通电风险，造成电路甚至人身危害），对电路损耗越小。

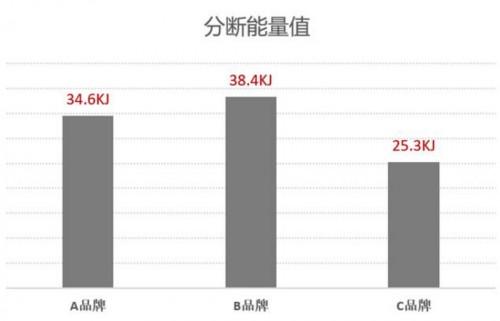

  A产品分断能量值34.6 B产品分断能量值38.4 C产品分断能量值25.3

  数据来源，上海电器设备检测所

  3、分断能量值的波动性：能量值的波动性越小，说明断路器产品的稳定性更高，使用寿命更长。测试结果表明A能量值的波动性最小，产品稳定性更高。

  数据来源，上海电器设备检测所

  二、内部拆解-核心部件测评

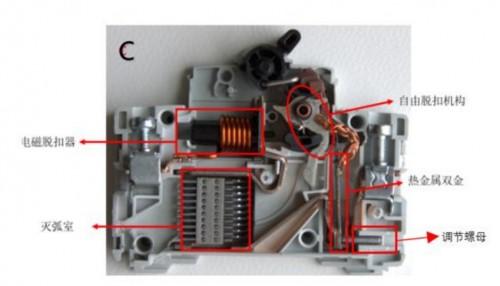

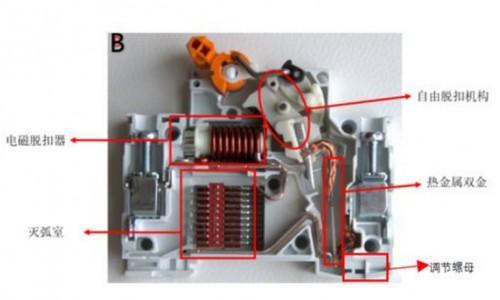

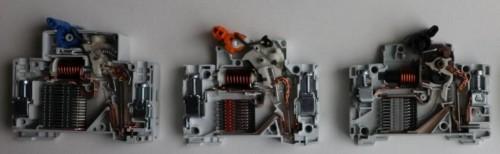

  对A、B、C三个品牌1P+N规格的产品进行内部拆解，对内部核心部件进行测评。

  1、热脱扣器：双金焊接工艺的好坏直接影响断路器对主线路的过载保护功能，焊接时对双金的损伤越小，双金稳定性就越高，其焊接工艺也就越高。通过对比发现A品牌的双金损伤最小，相应的断路器产品的过载稳定性最高。

  2、灭弧室栅片数量：灭弧系统中最重要的部件即灭弧室，灭弧室栅片的数量与灭弧效果息息相关。A品牌14片，B品牌10片，C品牌10片，A品牌灭弧室栅片数量最多，有助于整个产品的灭弧效果提升。

  3、钢板材质调节螺母：低压电器行业为了降本，将此结构优化成螺母与壳体一体化，塑料壳体在热变形或多次调节螺钉后可能会有滑丝滑牙隐患。A品牌的调节螺丝采用的钢板螺母，可靠性更高。

  三、实用质价比

  如今消费不仅追求产品的性价比，越来越开始追求“低价高配”的高质价比产品。断路器的质价比，更多地体现在产品体积（空间占比）、整体配置以及满足安全性能基础上的使用体验。

  1、体积测评-空间占比

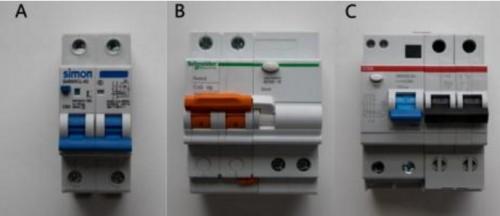

  对A、B、C三个品牌2P带漏电规格的产品进行体积测评。

  体积测试结果：

  A宽度为36mm B宽度为72mm C宽度为72mm

  传统的断路器，在设计、尺寸、体积上相似，而其中的漏电断路器大多采用1+1的拼接式，不仅产品的宽度很宽，拼接结构也让产品成本无法得到合理的优化。A品牌漏电断路器采用一体式结构，将原独立的漏保模块完美融入断路器功能区域，整体体积减小50%。

  2、全屋方案配置对比

  结构的简化直接节省了配电箱空间，以常规户型的全屋解决方案为例，相同方案下，即采用同规格的产品进行配电组合，A品牌占9位，B品牌10位，C品牌12位。A品牌的配电方案最节省空间，有效降低整体开支。

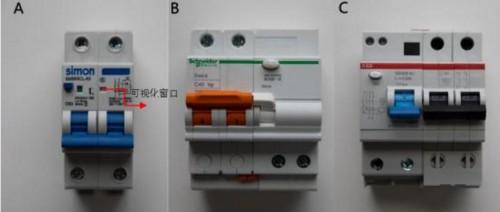

  3、可视化窗口

  可视化窗口可以清晰指示断路器的状态，用以初步判断漏电断路器跳闸原因。

  A、B、C三个品牌中只有A品牌带有可视化窗口。

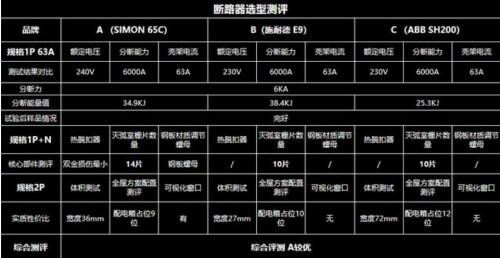

  综合“安全性能、核心结构、实用体验”等多方面的测评，A品牌Simon西蒙电气断路器系列可以说是一款非常具备高质价比的产品。
